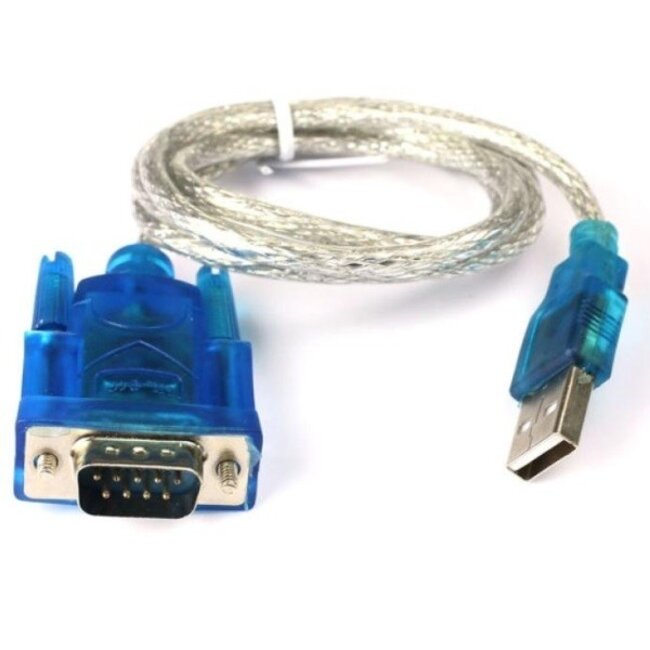

USB-A (m) auf 9-poligen SUB-D (m) seriellen RS232 Adapter

Dieser Konverter ermöglicht es Ihnen, serielle Geräte mit 9-poligem SUB-D RS-232 Anschluss an einen Computer oder Laptop mit USB Typ A Anschluss anzuschließen.

SUB-D Stecker

SUB-D Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die insbesondere in Computern verwendet werden. Der Name Miniatur war zu der Zeit passend, als diese Stecker üblich waren, heute handelt es sich jedoch um relativ große Stecker. SUB-D Stecker verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. SUB-D Stecker gibt es mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Stecker, während ein DA15M ein 15-poliger SUB-D Stecker ist.

RS-232 Standard

RS232 ist ein Standard für die Kommunikation zwischen Computern und Peripheriegeräten oder zwischen Computern untereinander. Der Anschluss ähnelt einem VGA-Anschluss, hat jedoch weniger Pins (9 statt 15 bei VGA). Dieser Anschluss wurde ursprünglich für die Kommunikation zwischen Modems und Computerterminals entwickelt, wird heute jedoch von vielen Herstellern für verschiedenste Geräte verwendet. Häufig dient der Anschluss dazu, ein Gerät mit einem Computer zu verbinden oder Updates bzw. Software zu installieren (Service-Port).

RS-232 Pinbelegung

Während der ursprüngliche RS-232 Stecker 25 Pins besaß, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen, findet man heute in der Praxis fast ausschließlich 9-polige RS-232 Stecker. Die Pinbelegung des RS-232 Standards ist wie folgt:

• Pin 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD), 2= Received Data (RXD), 3= Transmit Data (TXD), 4= Data Terminal Ready / Data Transmit (DTR), 5= Signal Ground (GND)
• Pin 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR), 7= Request To Send (RTS), 8= Clear To Send (CTS), 9= Ring Indicator (RI)
• Schutzleiter (außenliegend)

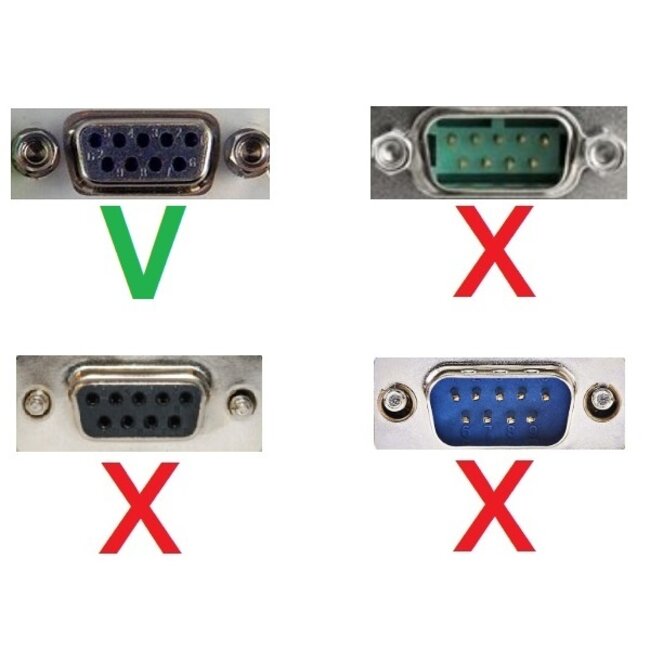

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden. So verwandeln Sie den männlichen Stecker dieses Adapters in einen weiblichen Anschluss.

Hat Ihr serielles Gerät einen 25-poligen Anschluss?

Verwenden Sie in diesem Fall einen Adapter oder ein Kabel von 9-poligem SUB-D auf 25-poligen SUB-D.

Spezifikationen USB-A (m) auf 9-poligen SUB-D (m) seriellen RS232 Adapter

• Anschlüsse: USB-A (männlich) - 9-poliger SUB-D (männlich)
• 9-poliger SUB-D Stecker mit Schrauben
• Kommunikationsstandard: RS232
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
• entspricht USB 2.0 High Speed Spezifikationen
• Chipset: ja (Typ unbekannt)
• Systemanforderungen: Windows Vista oder neuer
• Bus-powered (Stromversorgung über USB-Port des Computers/Laptops)
• Konformität: nicht bekannt
• Farbe: blau/transparent
• Garantie: 2 Jahre
