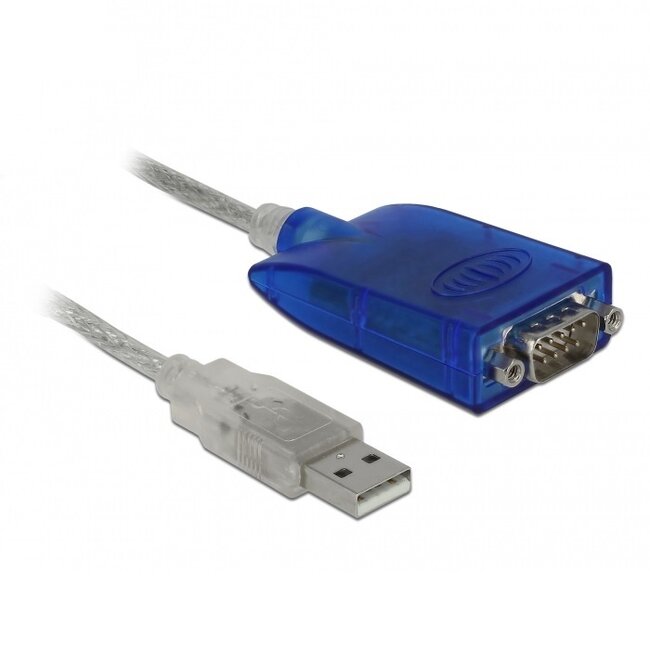

USB-A (m) zu 9-poliger SUB-D mit Muttern (m) serieller RS422/RS485 Adapter / FTDI Chip / inkl. Terminalblock / ESD-Schutz / Überspannungsschutz

Dieser Konverter ermöglicht die Verbindung serieller Geräte mit 9-poligem SUB-D RS422- oder RS485-Anschluss mit einem Computer oder Notebook über USB.

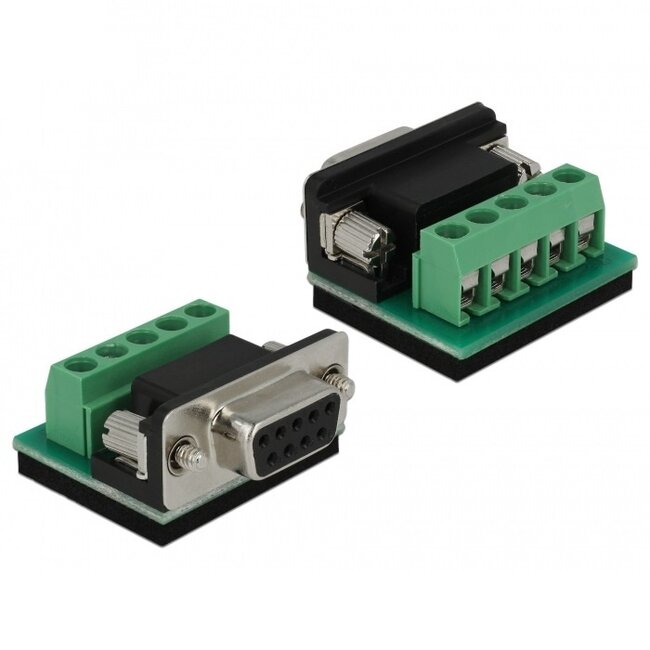

Inklusive 9-poligem SUB-D (weiblich) Terminalblock

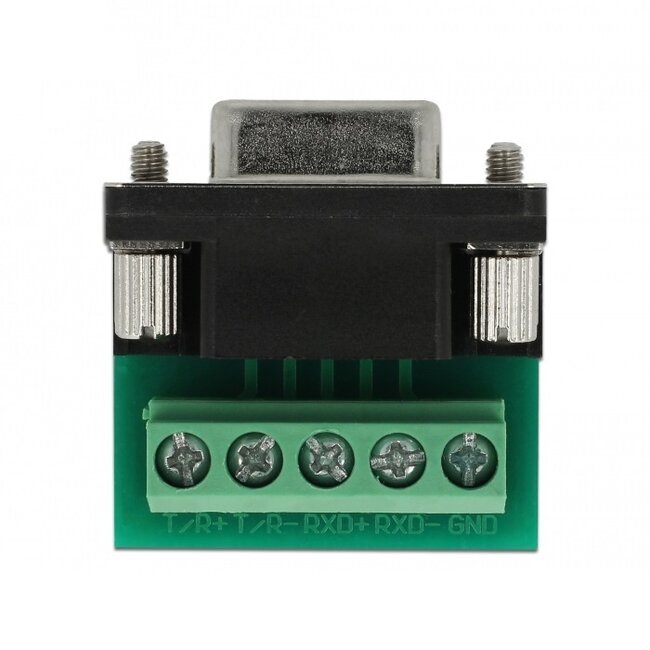

Zum Lieferumfang gehört ein 9-poliger SUB-D Terminalblock-Adapter, mit dem Sie bei Bedarf einzelne Drähte mit frei wählbarer Belegung an den Adapter anschließen können.

FTDI Chipset

Future Technology Devices International, bekannt als FTDI, ist ein schottischer Halbleiterhersteller, der sich auf USB-Technologie spezialisiert hat. Das Unternehmen entwickelt, produziert und unterstützt Geräte sowie zugehörige Softwaretreiber zur Umwandlung von RS-232, RS-485 oder TTL serieller Kommunikation in USB-Signale, um ältere Geräte mit modernen Computersystemen zu verbinden. Das Flaggschiff ist der FTDI-Chip, ein integrierter Schaltkreis, der häufig in elektronischen Geräten mit Mikrocontrollern verwendet wird. Kurz gesagt: Wenn der Hersteller keine Treiber bereitstellt, liefert der FTDI-Chip diese aus der eigenen Datenbank, sodass ein Adapter mit FTDI-Chip nahezu immer funktioniert.

SUB-D Stecker

SUB-D-Stecker, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, insbesondere in der Computertechnik. Der Begriff „Miniatur“ stammt aus der Zeit, als diese Stecker üblich waren, heute sind sie eher groß. SUB-D-Stecker haben ein eigenes Nummerierungssystem, beginnen immer mit „D“, gefolgt vom Code des Steckers mit der genauen Anzahl der Pins. Es gibt SUB-D-Stecker mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D). Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). DB25M ist also ein männlicher 25-poliger SUB-D-Stecker, während DA15M ein 15-poliger SUB-D-Stecker ist.

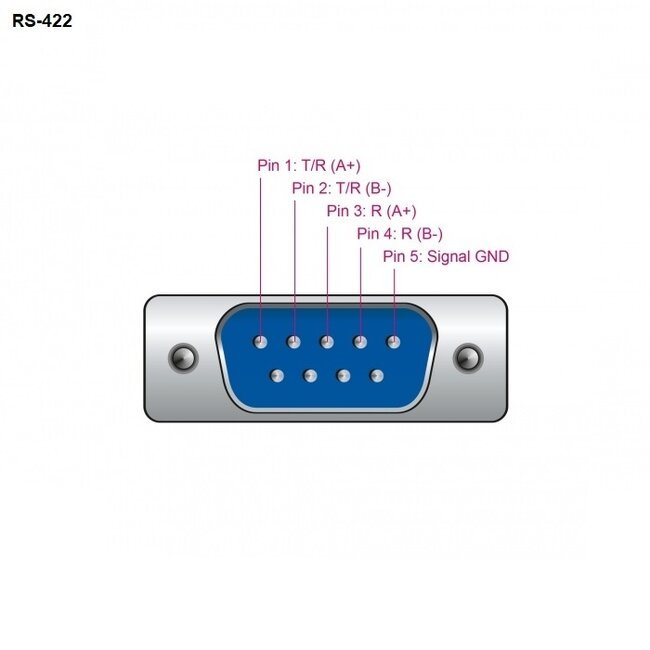

RS-422 Standard

Der RS422-Standard ähnelt dem RS232-Standard, ist jedoch eine verbesserte Version. RS422 ermöglicht das Senden und Empfangen von Daten über separate Leitungen (Vollduplex). Der RS422-Standard unterstützt bis zu 10 Empfänger (Receiver), die Signale von einem Sender (Transmitter) erhalten. Die Übertragungsdistanz kann mehr als 1 km betragen.

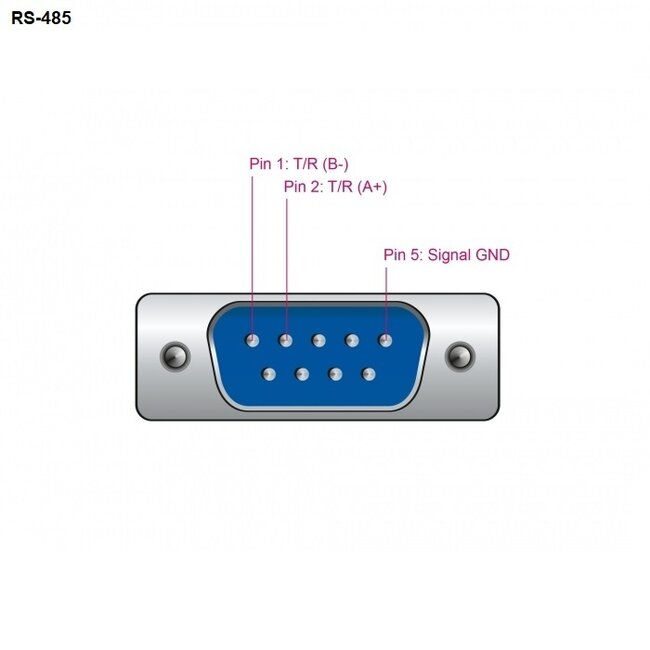

RS-485 Standard

Der RS232-Standard erlaubt nur Punkt-zu-Punkt-Kommunikation, bei der ein Host, meist ein Computer, jeweils mit einem Gerät kommuniziert. Der RS485-Standard ermöglicht bis zu 128 Transceiver im Bus (Multi-Station), mit einer Übertragungsdistanz von über 1 km. RS485 wird daher häufig in Daten- und Steuerungssystemen eingesetzt, in denen mehrere Systeme miteinander kommunizieren. Sie können einen RS232-Port in ein RS485-Signal umwandeln. In industriellen Umgebungen empfiehlt sich der Einsatz von Kabeln oder Adaptern mit Schutz (ESD-Schutz), um Schäden an Geräten zu vermeiden.

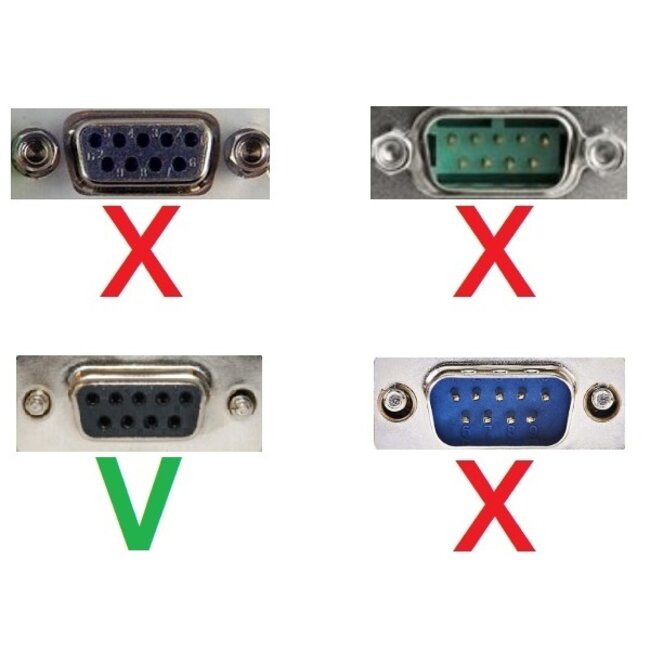

Hat Ihr serielles Gerät einen männlichen Anschluss?

Dann können Sie ein 9-poliges SUB-D serielles Kupplungsstück mit beidseitig weiblichen Steckern verwenden, um den männlichen Stecker dieses Konverters in einen weiblichen Anschluss umzuwandeln.

Hat Ihr serielles Gerät einen 25-poligen Anschluss?

Verwenden Sie dann einen Adapter oder ein Kabel von 9-poligem SUB-D zu 25-poligem SUB-D.

Technische Daten USB-A (m) zu 9-poligem SUB-D mit Muttern (m) serieller RS422/RS485 Adapter / FTDI Chip / inkl. Terminalblock / ESD-Schutz / Überspannungsschutz

• Anschlüsse: USB-A (männlich) - 9-poliger SUB-D (männlich)
• 9-poliger SUB-D-Stecker mit Schraubanschlüssen

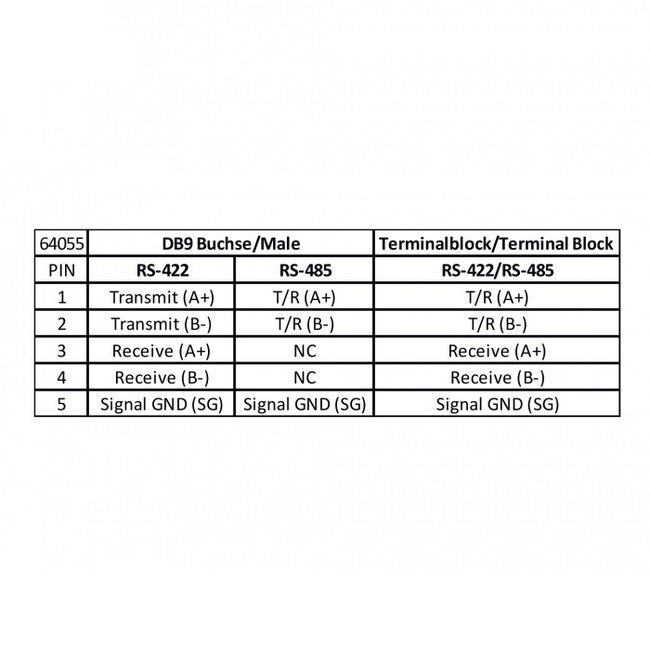

• inklusive Adapter 9-poliger SUB-D (weiblich) - Terminalblock
• Kommunikationsstandard: RS422/RS485
• Anwendung: Computer (USB) > Gerät (9-poliger SUB-D)
• entspricht USB2.0 High Speed Spezifikationen
• Chipset: Future Technology Devices International (FTDI) FT232R
• automatische Datenflusskontrolle
• Datenübertragung: asynchron, Vollduplex, Halbduplex
• geeignet für Datenraten bis 921,6 Kbps
• unterstützt Modbus
• Schutz gegen elektrostatische Entladungen (ESD-Schutz) ±15 kV an allen Signalpins
• Überspannungsschutz (Surge Protection) bis 600 W Spitzenimpuls (TVS)
• 3 LEDs für Stromversorgung und Aktivität
• Betriebstemperatur: -40°C bis 85°C
• relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)
• Systemanforderungen: Windows 7 oder neuer / Mac OS 10.14.1 oder höher / Linux Kernel 4.6 oder höher
• Bus-gespeist (Stromversorgung über USB-Port des Computers/Notebooks)
• RoHS-konform
• Farbe: schwarz
• Garantie: 2 Jahre

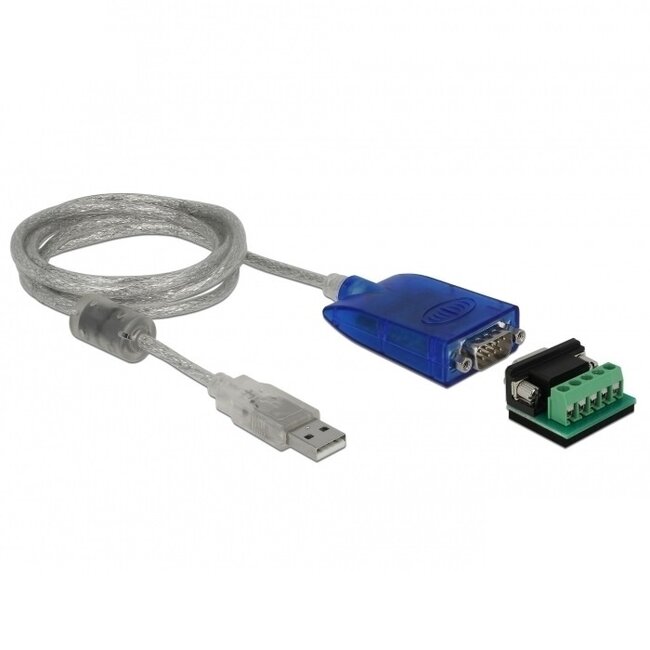

Lieferumfang:

• USB - RS-422/RS-485 Konverter
• Terminalblock-Adapter
• Treiber-CD
• Bedienungsanleitung

Downloads

Hier klicken für das Datenblatt
Treiber 2.12.28 (für u.a. Windows 10 / 8.1 / 8 / 7)
Treiber 2.4.2 (für u.a. Mac OS ab 10.9)
