für AWG22-26 Kabel mit festen Leitern
kein Werkzeug erforderlich (toolless)
zum Durchverbinden von CAT6a Netzwerkkabel
für das Durchverbinden von geschirmtem Kabel (S/FTP / F/UTP)

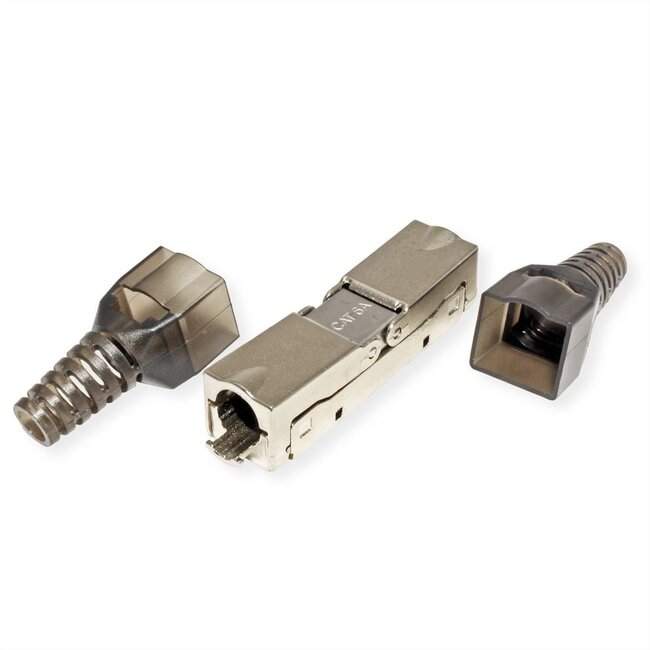

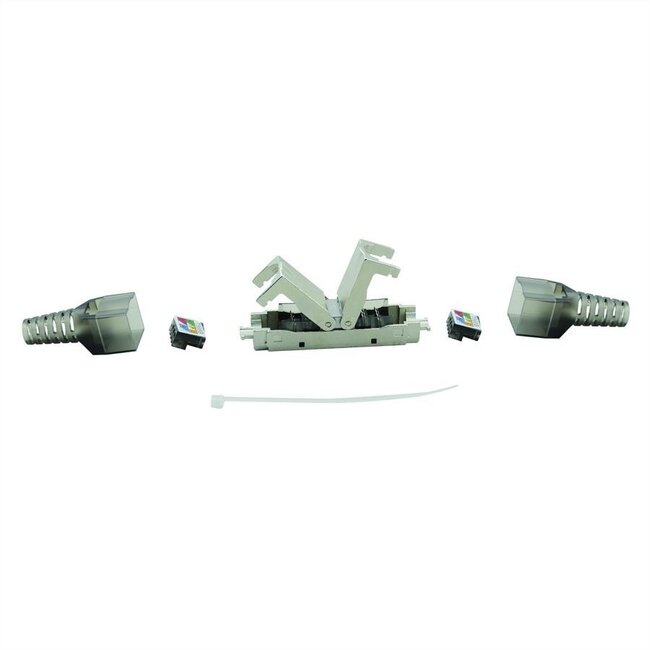

1 Verbindungsbox zur Kopplung von 2 Kabeln
Lesen Sie mehr.
Verwenden Sie diesen Verbindungsadapter, um 2 Netzwerkkabel direkt zu koppeln. So können Sie größere Entfernungen überbrücken.

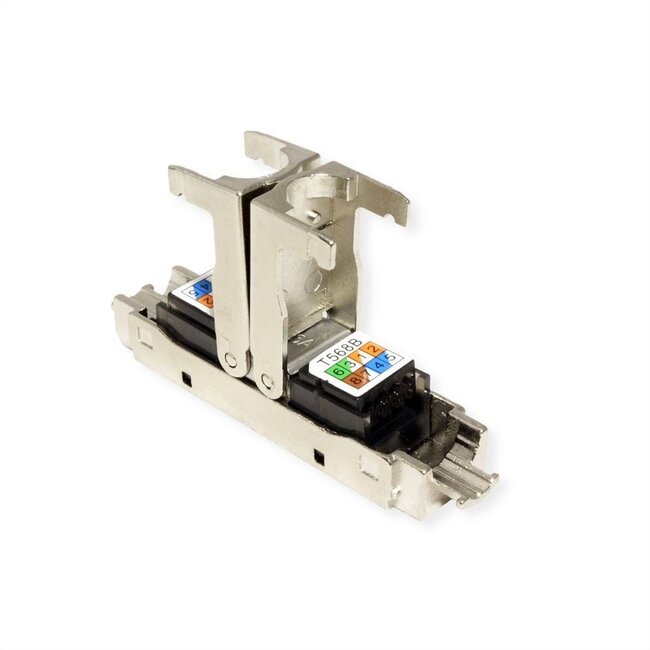

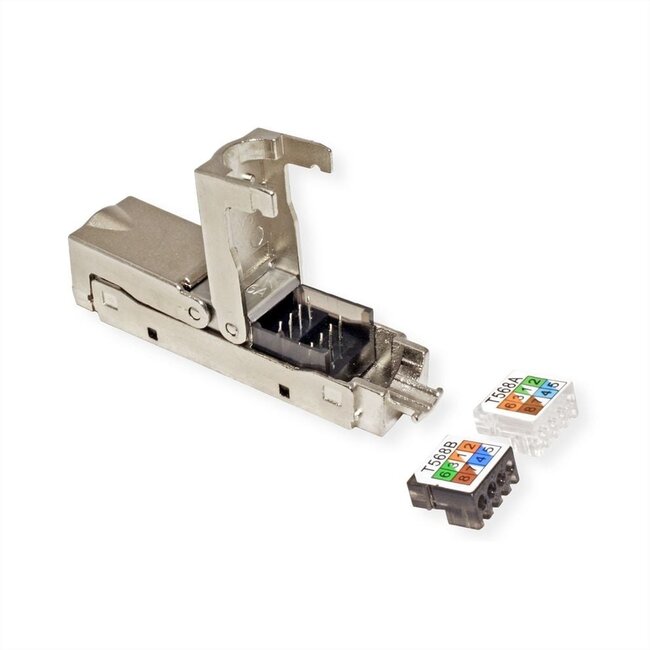

Es gibt zwei verschiedene Normen für die Farbcode-Belegung von Netzwerkkabeln: EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) Standard. Verwenden Sie daher, sofern nicht ausdrücklich die EIA/TIA-568A vorgeschrieben ist, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in RJ45-Steckern oder Wanddosen. Der Farbcode lautet wie folgt (siehe Foto bei diesem Artikel):

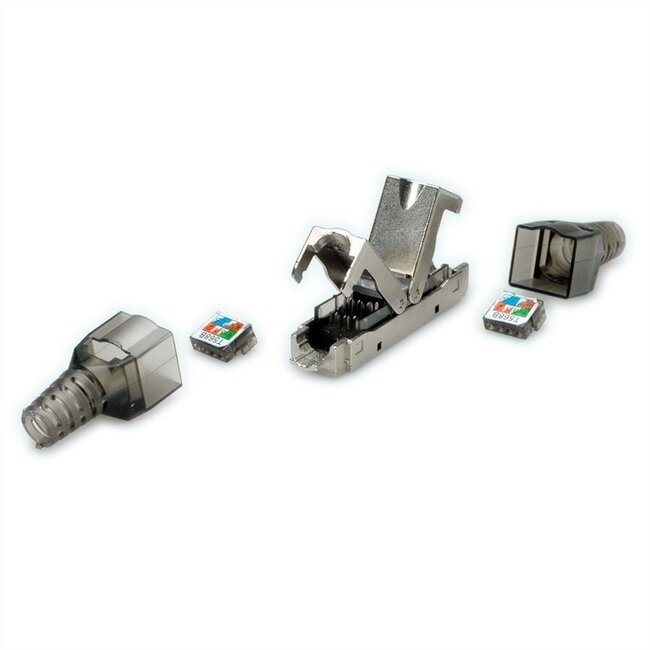

Für die Montage des Kabels benötigen Sie keine LSA-Zange oder anderes Werkzeug. Der Mechanismus zum Schließen des Steckers fungiert als Punch-Down-LSA-Werkzeug. Durch das Schließen des Steckers wird der Kabelmanager nach unten gedrückt, sodass die Adern Kontakt herstellen.
Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an RJ45-Steckern schwieriger ist. Bei flexiblem Aufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Zudem ist ein Kabel mit flexiblem Aufbau weniger steif.
Dieser Verbindungsadapter entspricht der CAT6a-Spezifikation und kann in Netzwerken bis 10 Gbit/s (Gigabit-Netzwerke) verwendet werden. Selbstverständlich eignet sich dieser Verbinder auch hervorragend für CAT5 (bis 100 Mbit/s) oder CAT6 (bis 1000 Mbit/s) Netzwerke. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6a Kabel und Steckverbinder zu verwenden.

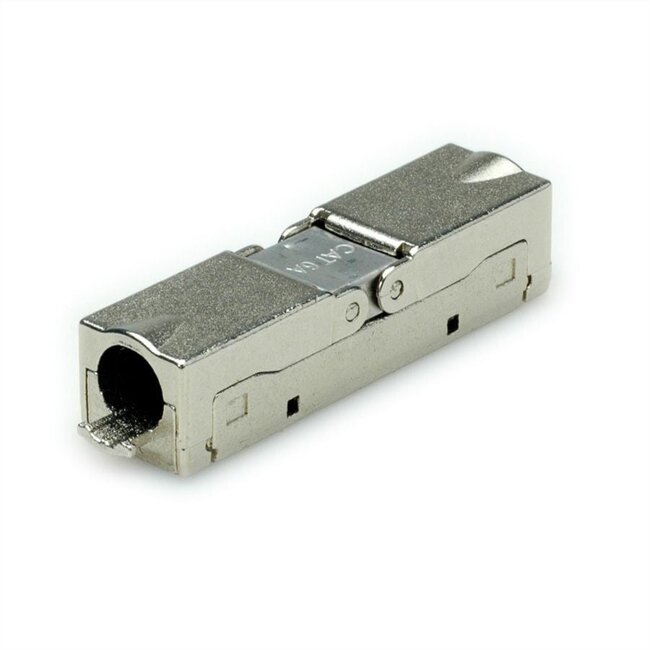

Dieses Verbindungsstück ist geschirmt und somit geeignet für den Anschluss an geschirmte Netzwerkkabel (S/FTP und F/UTP). Die Abschirmung verbessert die Netzwerkverbindung deutlich im Vergleich zu UTP / U/UTP Kabeln (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels ebenfalls durchverbunden werden.
