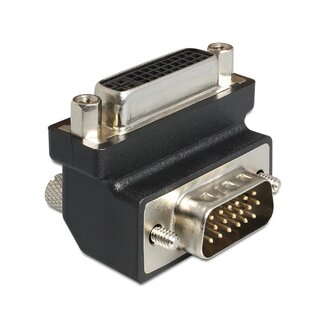

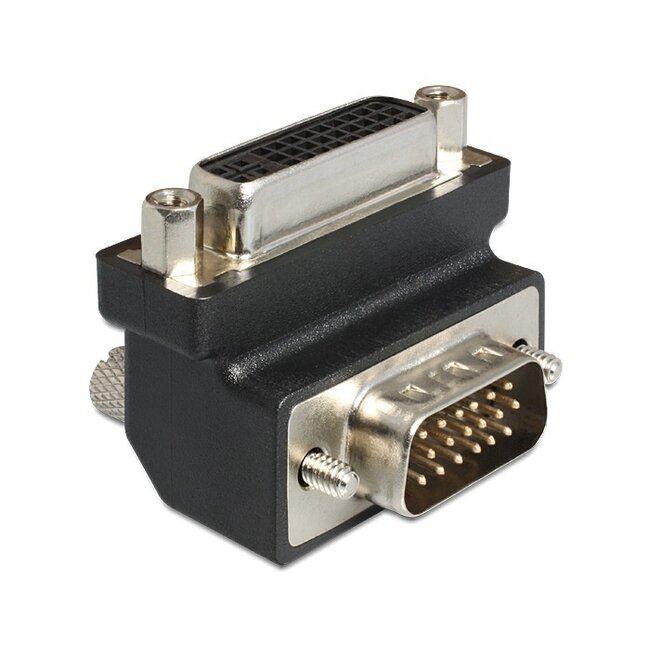

DVI-I (w) auf VGA (m) Adapter – 90° rechtwinklig nach unten

Verwenden Sie diesen Adapter, um einen Monitor, Fernseher oder Projektor mit VGA-Eingang über ein DVI-Kabel von Ihrem Computer oder Notebook anzuschließen. Der DVI-Anschluss ist DVI-I Dual Link (24+5-polig). Geeignet für Auflösungen bis zu 1920 x 1200 @ 60 Hz (WUXGA).

90° rechtwinkliger Stecker

Dieser gewinkelte Adapter ermöglicht Ihnen den rechtwinkligen Zugang zu Ihrem VGA-Anschluss. Besonders praktisch bei Geräten mit wenig Platz auf der Rückseite. Durch den 90-Grad-Winkel kann beispielsweise Ihr Monitor oder Gehäuse näher an der Wand platziert werden. Bitte prüfen Sie sorgfältig, ob der Anschluss und die Winkelrichtung dieses Adapters für Ihre Anwendung passend sind.

Achtung! Verfügt Ihr DVI-Gerät über einen DVI-D 24+1-poligen Anschluss?

Wenn Ihr Monitor, Fernseher, Projektor oder Ihre Grafikkarte einen digitalen DVI-D 24+1-poligen Anschluss besitzt, ist dieser Adapter nicht geeignet. Für die Nutzung dieses Adapters benötigen Sie einen DVI-I 24+5-poligen Anschluss. Dieser unterstützt neben digitalen Signalen (DVI-D) auch analoge Signale (DVI-A / VGA).

Bidirektional

Dieser Adapter ist richtungsunabhängig und kann für Geräte mit DVI-I Ein- und Ausgängen verwendet werden. Beide Geräte müssen jedoch dieselbe Auflösung unterstützen.

Kein Ton

Ein DVI-VGA Adapter überträgt ausschließlich das Bildsignal. Für die Tonübertragung benötigen Sie ein separates Kabel.

Nur für analoge Videosignale geeignet

Eine Umwandlung zu HDMI, beispielsweise über einen Adapter oder ein Kabel, ist nicht möglich. Möchten Sie dennoch einen HDMI-Bildschirm an den DVI-Ausgang Ihres PCs oder Laptops anschließen, verwenden Sie bitte einen DVI-D zu HDMI Adapter oder ein entsprechendes Kabel.

Was ist DVI?

DVI steht für Digital Visual Interface und wurde ursprünglich als Schnittstelle für Monitore entwickelt. DVI überträgt ein vollständig digitales Signal ohne Datenverlust. Daher gilt DVI als Ersatz für das analoge VGA.

3 verschiedene DVI-Steckertypen

DVI-A – 12+5-polig

Diese Schnittstelle überträgt ausschließlich ein analoges Signal und dient dazu, ein DVI-Kabel auf VGA umzuwandeln. Dieser Typ entspricht DVI-I.

DVI-I – 18+5-polig (Single Link) / 24+5-polig (Dual Link)

Dies ist die ursprüngliche Schnittstelle, die digitale und analoge Signale kombiniert. Viele Computer mit einem Monitoranschluss verfügen oft über diese Schnittstelle. Sie können sowohl einen analogen (VGA) Monitor als auch einen digitalen DVI-D oder HDMI Monitor anschließen.

DVI-D – 18+1-polig (Single Link) / 24+1-polig (Dual Link)

DVI-D überträgt ausschließlich digitale Signale. Viele Consumer-Produkte wie digitale Fernseher oder Monitore verwenden diese Schnittstelle. Auch Computer mit DVI- und VGA-Ausgängen verfügen häufig über einen digitalen DVI-D Ausgang.

Probleme beim Anschluss

Achten Sie beim Kauf eines DVI-Kabels darauf, welchen DVI-Typ Ihr Gerät unterstützt. Ein DVI-D Stecker passt in einen DVI-I Anschluss, ein DVI-I Stecker jedoch nicht in einen DVI-D Anschluss. Ein DVI-A Stecker passt nur in einen DVI-I Anschluss, nicht jedoch in einen DVI-D Anschluss.

Was ist VGA?

VGA steht für Video Graphics Array und ist ein seit 1987 bestehender Standard zur Anzeige analoger Bilder auf einem Computerbildschirm. Verfügen Ihre Geräte über digitale Anschlüsse wie HDMI, DisplayPort oder DVI, empfehlen wir, diese statt VGA zu verwenden.

Weitere Bezeichnungen für VGA

VGA wird auch als DE-15, HD15, 15 SUB-D, D-SUB 15, Mini Sub D15, Mini D15, DB-15, HDB-15, HD-15, HD15 oder RGB-Stecker bezeichnet, wobei HD für High Density steht.

Technische Daten DVI-I (w) auf VGA (m) Adapter – 90° rechtwinklig nach unten

• Anschlüsse: VGA (männlich) – DVI-I (weiblich)
• DVI-I Dual Link 24+5-poliger Anschluss
• Signalrichtung: bidirektional
• DVI weiblich: kompatibel mit DVI-I 24+5-polig, DVI-I 18+5-polig und DVI-A 12+5-polig (DVI-D 24+1-polig und DVI-D 18+1-polig passen mechanisch, funktionieren jedoch nicht)
• Übertragung analoger Videosignale (kein Audio)
• geeignet für Auflösungen bis 1920 x 1200 @ 60 Hz (WUXGA)
• DVI-Stecker mit Schraubverbindung
• VGA-Stecker mit Schrauben
• 90° gewinkelter Adapter (rechtwinklig nach unten)
• Ausführung: Adapter ohne Kabel
• Konformität: RoHS
• Farbe: Schwarz
• Garantie: 2 Jahre
